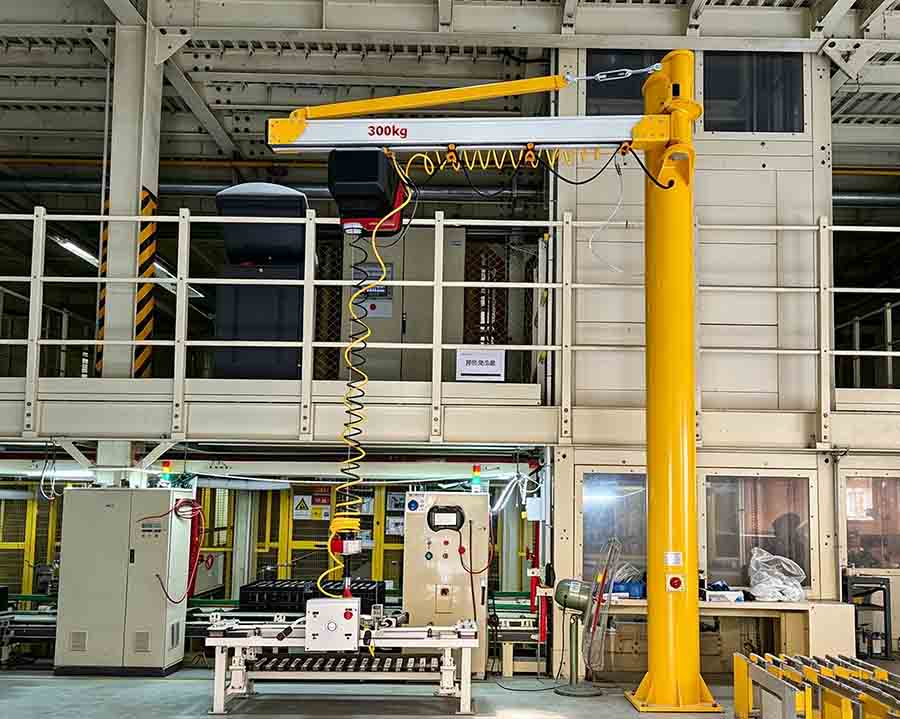

جرثقیل بازویی آلومینیومی

یک جرثقیل بازویی آلومینیومی به عنوان یک واحد بالابر به سبک کنسول قابل چرخش به حساب می‌آید که مجهز به ریل آلیاژ آلومینیوم اکسترود شده است، نه تیر آهن معمولی فولادی یا تیر جعبه. کارگران این مدل جرثقیل را برای کارگاه هایی که نیاز به بلند کردن تک نقطه ای مکرر با سرعت سریع، قرارگیری دقیق و حداقل خستگی اپراتور دارند. بار کار ایمن آن (SWL) 125 کیلوگرم تا 2000 کیلوگرم است و حداکثر زاویه چرخش 270 درجه را پشتیبانی می کند.

سیستم های مونوریل ثابت فقط می توانند بارها را در یک مسیر مستقیم تحمل کنند. بوم بازویی آن به دور ستون مرکزی می چرخد ​​تا پوشش دایره ای شکل را ارائه دهد. مجهز به سطح ریل آنودایز شده و مکانیسم توقف متغیر، LV-HNN وظایف ایستگاه کاری را انجام می دهد. این سناریوهای کاری به دقت موقعیت بارگذاری، زمان چرخه کوتاه و همچنین ظرفیت اولیه بالابر اهمیت می دهند.

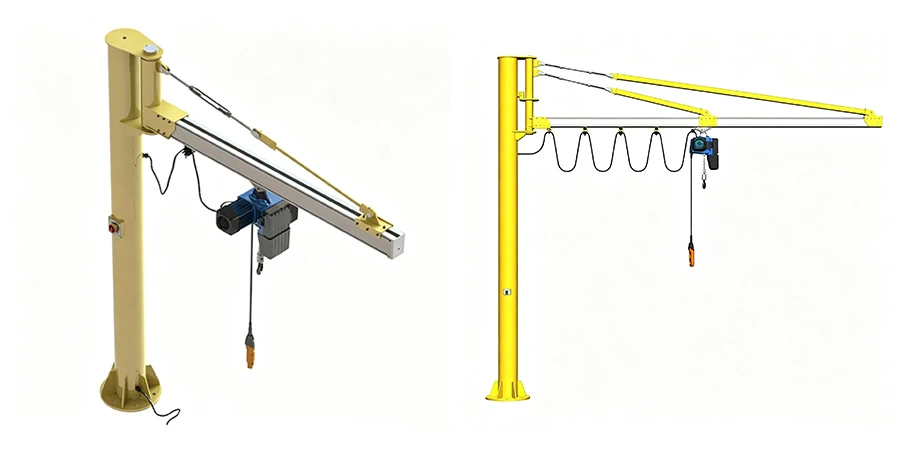

جرثقیل از سه گروه کاربردی تشکیل شده است: ستون (یا براکت دیواری) که بار ساختاری را حمل می کند، بازوی بازوی آلومینیومی که شعاع کار را مشخص می کند، و ریل آلومینیومی با چرخ دستی که بالابر را در امتداد بازو حمل می کند. از آنجایی که ریل یک پروفیل آلومینیومی توخالی آنودایز شده به جای یک بخش فولادی نورد شده است، چرخ‌های چرخ دستی به میزان قابل توجهی با مقاومت غلتشی کمتری مواجه می‌شوند. این امر نیروی فشار و کشش اپراتور را در هنگام موقعیت یابی دستی کاهش می دهد و زمان لازم برای قرار دادن بار در محدوده تحمل را کوتاه می کند.

بازو روی یک بلبرینگ چرخشی در سر ستون می چرخد. پایان متغیر-توقف به نصب‌کننده اجازه می‌دهد پنجره چرخش قابل استفاده را تنظیم کند تا با طرح ایستگاه کاری مطابقت داشته باشد، بنابراین مسیر چرخش بازو را می‌توان برای جلوگیری از تجهیزات مجاور، دیوارها یا مسیرهای پیاده‌روی به جای پیش‌فرض در حد مکانیکی کامل، محدود کرد.





پارامتر	ارزش
مدل	LV-HNN
نوع سازه	بازوی چرخان ریل آلیاژ آلومینیوم (ستون-نصب شده، بازوی گیج شده)
بار کاری ایمن (SWL)	125 کیلوگرم / 250 کیلوگرم / 500 کیلوگرم / 1000 کیلوگرم / 2000 کیلوگرم
فراگیر (شعاع کاری)	2 m - 10 m
زاویه چرخش	حداکثر 270 درجه (پیکربندی CNN) یا 180 درجه (پیکربندی WNN)
مواد ریلی	آلیاژ آلومینیوم، درمان سطح آنودایز شده
پایان{0}}نوع توقف	مسیر سفر متغیر، میدانی{0}}قابل تنظیم
دستگاه های بالابر سازگار	بالابر زنجیر برقی، دستگاه بالابر هوشمند، بالابر پنوماتیک بالانس، تجهیزات بالابر با خلاء
محیط عملیاتی	دارای رتبه-عاری از گرد و غبار، ضد انفجار-

ظرفیت و فراگیر رابطه معکوس دارند: طول بازوهای کوتاه تر به انتهای بالاتر محدوده SWL اجازه می دهد، در حالی که تنظیمات فراگیری طولانی تر با سطوح- ظرفیت کمتر مطابقت دارد. قبل از سفارش، ترکیب شعاع بار{2}}را در برابر نمودار بار فعلی تأیید کنید.





• ریل آلومینیومی با اصطکاک کم-. پروفیل آلومینیومی توخالی آنودایز شده جرم ترالی کمتری را نسبت به مسیر فولادی معادل حمل می کند، اصطکاک نورد برش و نیروی دستی مورد نیاز برای حرکت بار در امتداد بازو.
• موقعیت یابی سریع و دقیق کاهش اصطکاک و هندسه بازوی سفت-به سفر سریع‌تر و دقت توقف محکم‌تر در موقعیت هدف تبدیل می‌شود که چرخه‌های جابجایی در کارهای تکراری را کوتاه می‌کند.
• نیروی عملیاتی ارگونومیک مقاومت کمتر در چرخ دستی و یاتاقان محوری، تلاش فیزیکی مورد نیاز اپراتور را در یک شیفت کامل کاهش می‌دهد، که از دقت حمل و نقل پایدار پشتیبانی می‌کند و کاهش سرعت مربوط به خستگی- را کاهش می‌دهد.
• محدوده چرخشی گسترده. زاویه چرخش تا 270 درجه، دایره کاری جرثقیل را فراتر از یک خط مستقیم{2} مونوریل ساده گسترش می دهد و به یک ستون اجازه می دهد تا چندین نقطه بار و تخلیه مجاور را سرویس دهد.
• مسیر سفر قابل تنظیم انتهای متغیر-توقف اجازه می‌دهد تا محدوده نوسان مؤثر در محل تنظیم شود، بنابراین می‌توان حرکت بازو را با ردپای واقعی ماشین‌ها، نیمکت‌ها و مسیرهای پیاده‌روی اطراف محل نصب مطابقت داد.
• پرداخت ریل آنودایز شده سطح ریل برای مقاومت در برابر سایش و پایداری ابعادی آنودایز شده است و از حرکت ثابت چرخ دستی در چرخه های کاری طولانی بدون تخریب سطح پشتیبانی می کند.
• طراحی ضد گرد و غبار-ضد انفجار{{1}. ساختار آلیاژ آلومینیوم و ریل هیچ جرقه آهنی در تماس مکانیکی معمولی ایجاد نمی کند، به همین دلیل است که این نوع جرثقیل برای محیط هایی مناسب است که خطر اشتعال گرد و غبار یا بخار باید توسط طراحی تجهیزات کنترل شود و نه تنها با روش.
• اجزای سایش بادوام چرخ‌های چرخ دستی، یاتاقان‌ها و سخت‌افزار محوری برای فواصل سرویس طولانی‌تر تحت کار صنعتی مداوم مشخص شده‌اند.







ریل و واگن برقی LV-HNN به‌عنوان یک سیستم حمل‌کننده طراحی شده‌اند، نه یک واحد بالابر ثابت، بنابراین جرثقیل را می‌توان با دستگاه بالابر مطابق با کاربرد جفت کرد:

• بالابر زنجیر برقی - برای بلند کردن برقی استاندارد با سرعت ثابت
• دستگاه بالابر هوشمند - برای کنترل بلند کردن حسگر متغیر-سرعت یا بار-
• بالابر پنوماتیکی تعادل - برای حمل و نقل دستی با کمک نیرو در-کار مونتاژ مداوم
• تجهیزات بالابر با خلاء - برای جابجایی سطوح مسطح، مهر و موم شده یا غیر فلزی- بدون بستن مکانیکی

این انعطاف‌پذیری به همان ساختار جرثقیل اجازه می‌دهد تا با تغییر نیازمندی‌های تولید، بدون تعویض ریل یا ستون، دوباره-تجهیز شود.





از آنجایی که سازه سبک وزن،-اصطکاک کم، و دارای رتبه برای خدمات ضد گرد و غبار-و ضد انفجار{2}}است، بازوی چرخان ریل آلیاژ آلومینیوم معمولاً در موارد زیر مستقر می‌شود:

• ایستگاه‌های کاری مونتاژ و مونتاژ فرعی-که نیاز به نقطه تکراری-تا{2}}بالا بردن نقطه دارند
• نقاط بارگیری و تخلیه ماشین{0}}که زمان چرخه و دقت موقعیت یابی بر توان عملیاتی تأثیر می گذارد
• ایستگاه های بسته بندی و پالت سازی که قطعات تا وزن 2000 کیلوگرم را جابجا می کنند
• مناطق تولید دارای گرد و غبار یا طبقه بندی خطر انفجار که در آنها تجهیزات غیر جرقه زنی لازم است
• کارگاه هایی که نیاز به پوشش یک ناحیه کار دایره ای از یک نقطه نصب ثابت دارند، به جای یک مسیر مونوریل مستقیم







سه متغیر یک نصب LV{0}}HNN را تعریف می‌کنند، و آنها باید با هم تأیید شوند نه جدا:

1. بارگیری -SWL واقعی مورد نیاز در محل کار، از جمله وزن هر اتصال بالابر (قلاب، پد خلاء، یا پخش کننده) را شناسایی کنید.
2. گسترش -شعاع کاری مورد نیاز برای پوشاندن نقاط بار و تخلیه را اندازه گیری کنید. توسعه و ظرفیت به هم مرتبط هستند. افزایش یکی معمولاً مستلزم کاهش دیگری در نمودار بار تأیید شده است.
3. زاویه چرخش -تعیین کنید که آیا ایستگاه کاری به یک جاروی کامل 270 درجه نیاز دارد یا یک محدوده محدود 180 درجه، و بر این اساس در حین نصب، پایان متغیر -توقف را تنظیم کنید.

انتخاب نوع بالابر از همان منطق پیروی می‌کند: چرخه‌های مداوم-با نیروی کار به نفع بالابرهای زنجیره‌ای الکتریکی یا دستگاه بالابر هوشمند است، در حالی که برنامه‌های کمکی{1} دستی با جابجایی مکرر اپراتور معمولاً توسط بالانس پنوماتیک بهتر انجام می‌شوند.





حداکثر ظرفیت بار یک جرثقیل بازویی آلومینیومی چقدر است؟

بازوی چرخان ریلی آلیاژ آلومینیوم LV-HNN تا 2000 کیلوگرم SWL درجه بندی شده است که در پنج ردیف ظرفیت (125 کیلوگرم، 250 کیلوگرم، 500 کیلوگرم، 1000 کیلوگرم و 2000 کیلوگرم) ارائه می شود. حداکثر ظرفیت قابل استفاده در هر نقطه معین به تنظیمات دسترسی برای آن پیکربندی بستگی دارد.

این جرثقیل از چه زاویه‌ای برای دسترسی و چرخش پشتیبانی می‌کند؟

محدوده دسترسی از 2 متر تا 10 متر است. زاویه چرخش در دو پیکربندی موجود است: تا 270 درجه (CNN) یا 180 درجه (WNN)، با مسیر نوسان مؤثر بیشتر در محل از طریق انتهای متغیر-توقف قابل تنظیم است.

چرا از ریل آلومینیومی به جای ریل فولادی برای جرثقیل بازویی استفاده کنیم؟

ریل آلومینیومی اصطکاک چرخش چرخ دستی و وزن مرده ساختاری را در مقایسه با بخش فولادی با درجه بار مشابه کاهش می دهد. این امر نیروی عملیاتی مورد نیاز برای جابجایی بارها را به صورت دستی کاهش می‌دهد و از موقعیت‌یابی سریع‌تر و تکرارپذیرتر در طول یک چرخه کاری پشتیبانی می‌کند.

آیا این جرثقیل بازویی برای مناطق عاری از انفجار-یا گرد و غبار- مناسب است؟

بله. ساختار آلیاژ آلومینیوم و ریل برای خدمات-بدون گرد و غبار و ضد انفجار{2}} طراحی شده است، و جرثقیل را برای مناطق تولیدی مناسب می‌سازد که-تجهیزات جابجایی مواد بدون جرقه یک الزام طراحی است.

کدام بالابرها را می توان بر روی جرثقیل بازویی آلومینیومی نصب کرد؟

ریل و واگن برقی یک بالابر زنجیر برقی، یک دستگاه بالابر هوشمند، یک بالابر پنوماتیکی، یا تجهیزات بالابر با خلاء را می‌پذیرند که به جرثقیل اجازه می‌دهد تا با نیازهای جابجایی برقی،{0}}نیروی یا بدون تماس- مطابقت داشته باشد.

آیا می توان دامنه نوسان را به کمتر از حداکثر زاویه نامی محدود کرد؟

بله. جرثقیل از یک -توقف انتهای متغیر استفاده می‌کند، بنابراین نصاب می‌تواند مسیر چرخش کار را روی کمتر از درجه بندی کامل 270 درجه یا 180 درجه تنظیم کند تا با فاصله‌های موجود در محل نصب مطابقت داشته باشد.

چگونه ظرفیت بار با فراگیر تغییر می کند؟

برای این سری از جرثقیل ها، ظرفیت نامی نسبت معکوس نسبت به دسترسی است. تنظیمات شعاع کاری کوتاهتر از مقدار بار کار ایمن لایه بالایی پشتیبانی می کند. دسترسی طولانی تر حداکثر بار مجاز را کاهش می دهد. قبل از ثبت سفارش رسمی، پارامترهای منطبق بر شعاع بار را در نمودار رسمی بار بررسی کنید.
